När du tar bort 3D-modellen från en komponenttyp tas 3D-modellen också bort från alla komponenter av den aktuella typen, vilket betyder att alla komponenter av den aktuella typen omvandlas till 2D-komponenter. 3D-modellen ligger dock kvar i Pythagoras webb så att du och dina kollegor kan använda den för att definiera 3D-modeller för andra komponenttyper.
För att ta bort 3D-modellen från en komponenttyp, gör du så här:
Öppna den komponenttyp du vill ta bort 3D-modellen från. För mer information om hur du öppnar en komponenttyp, se avsnittet med namnet "Öppna en komponenttyp".

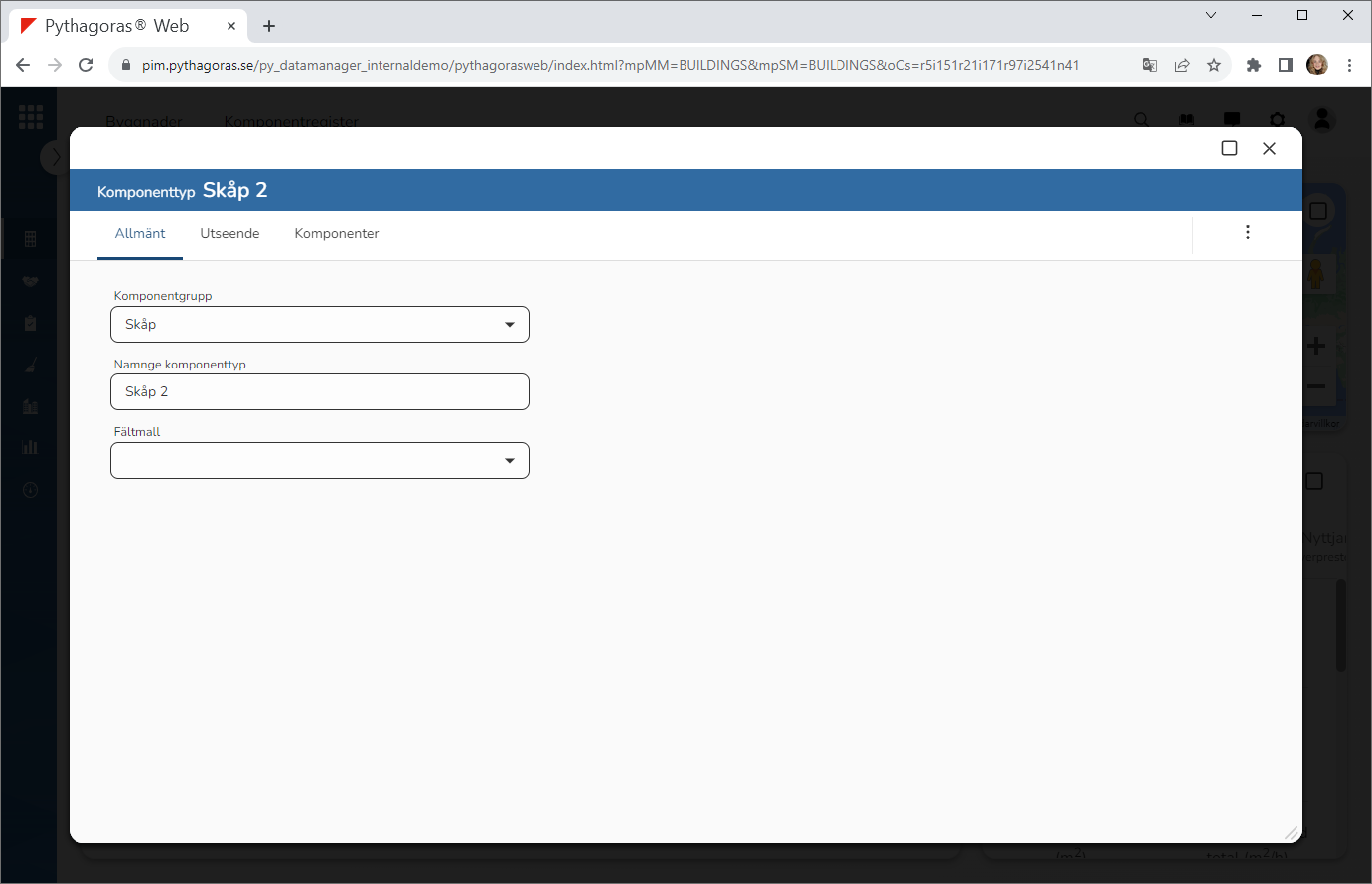

Gå till komponenttypskortet (se bilden nedan).

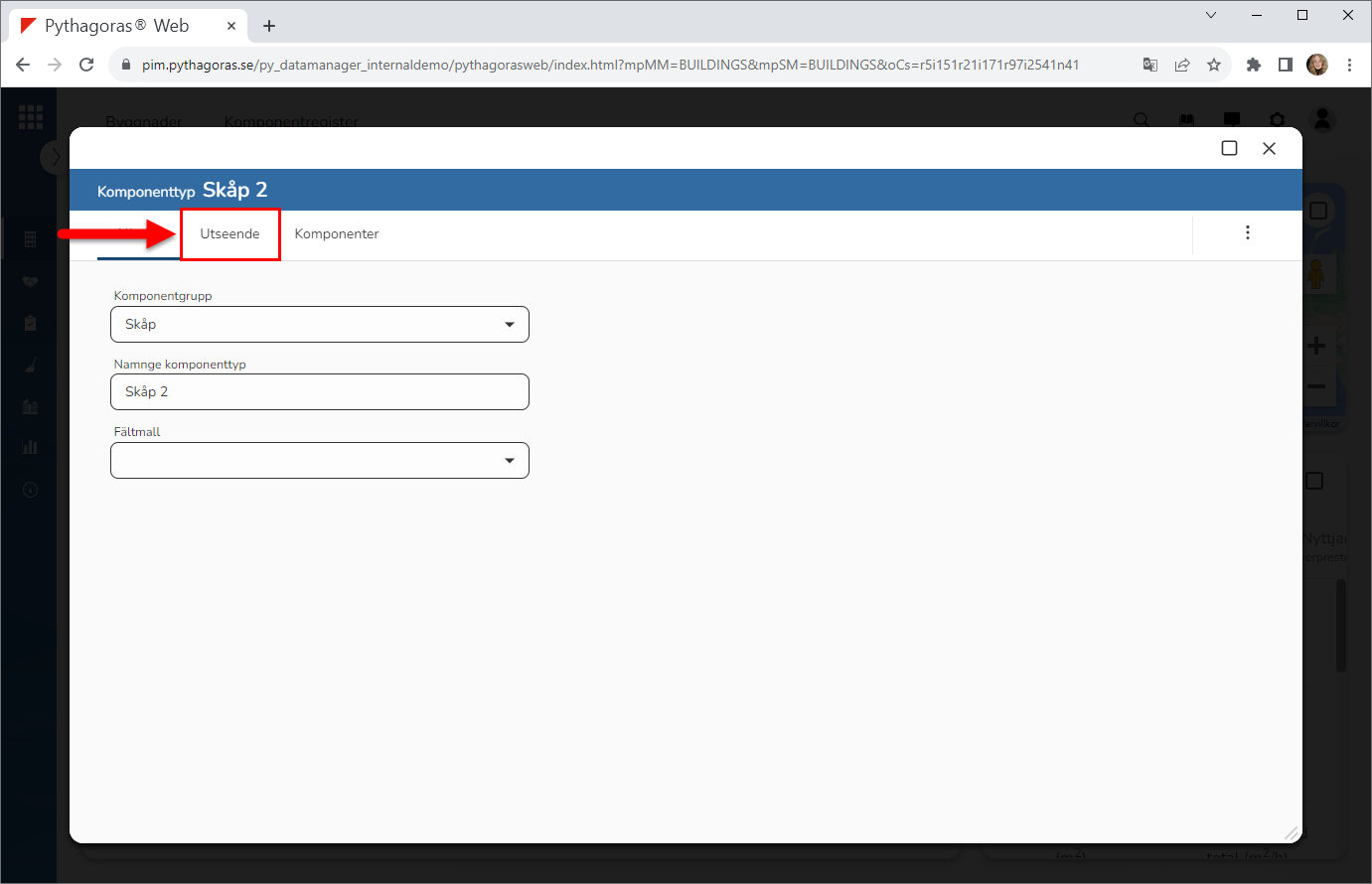

Ställ dig på fliken med namnet "Utseende" (se den första bilden nedan). När du ställer dig på fliken med namnet "Utseende" får du möjlighet att definiera utseendet för den komponenttyp du arbetar med (se den andra bilden nedan).
Ställ dig på fliken med namnet "3D-modell" (se bilden nedan).
Gå till listan med tillgängliga 3D-modeller (se bilden nedan).

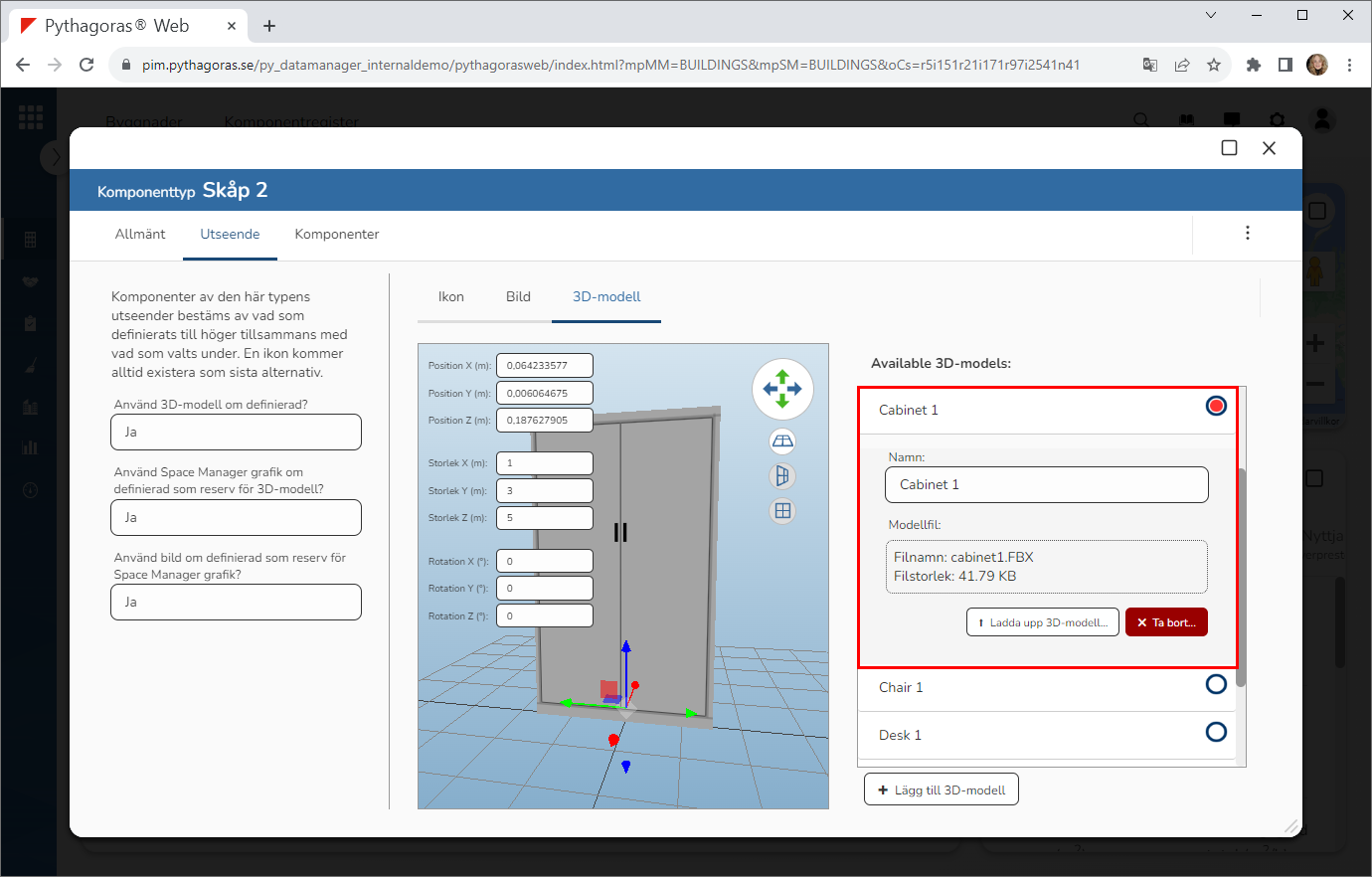

Gå till den komponenttyp som används för att definiera utseendet för den komponenttyp du arbetar med (se bilden nedan).

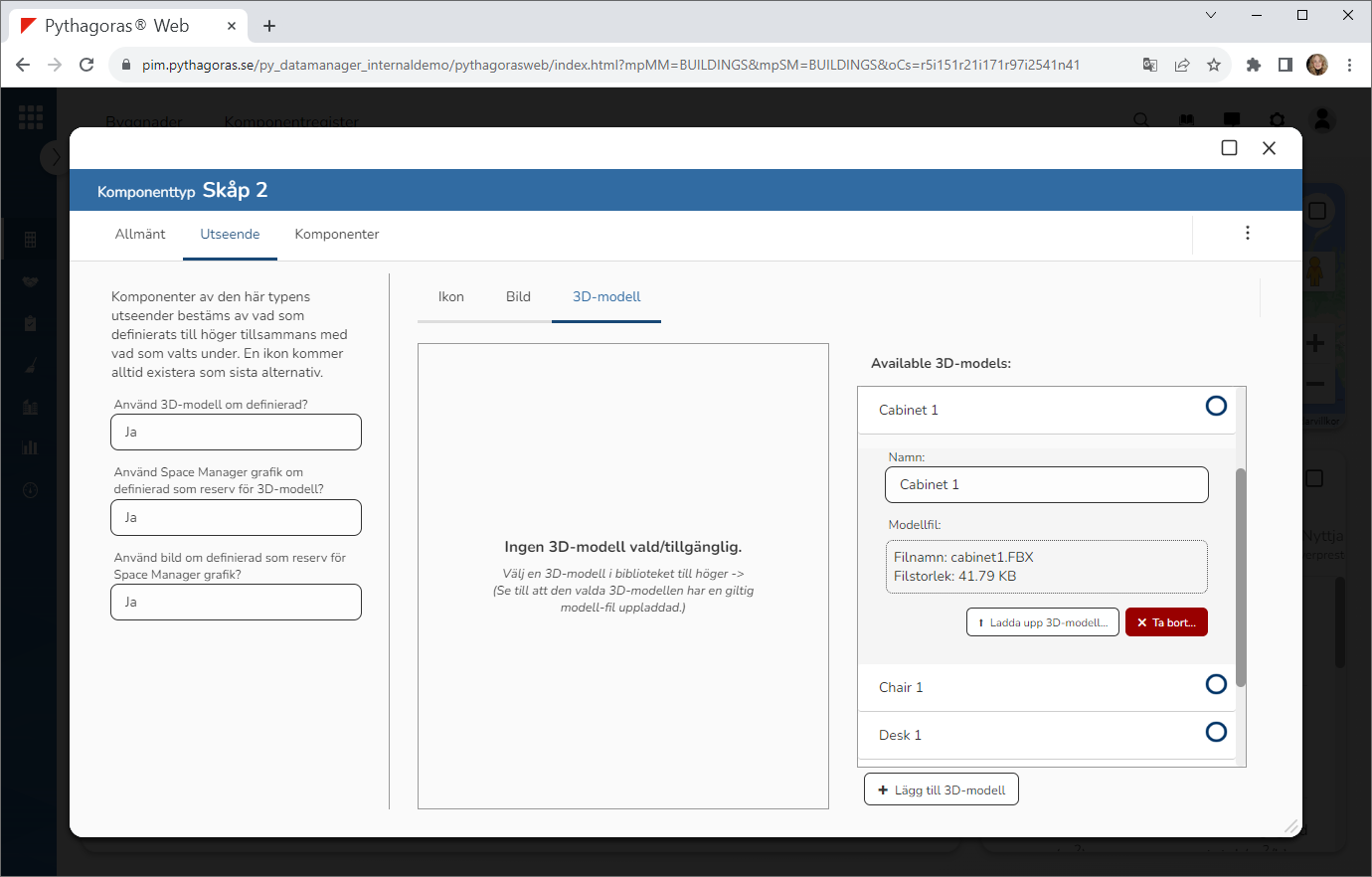

Klicka på ikonen med namnet "Välj/avmarkera 3D-modell" (se den första bilden nedan). När du klickar på ikonen med namnet "Välj/avmarkera 3D-modell" kommer den 3D-modell som används för att definiera utseendet för den komponenttyp du arbetar med att tas bort från denna (se den andra bilden nedan).
